Das Wichtigste in Kürze
- Feuerwehrlaufkarten, auch Meldergruppen- oder Linienpläne genannt, zeigen den Weg von der Feuerwehrinformationszentrale zum ausgelösten Brandmelder.
- Sie müssen vorhanden sein, sobald eine Brandmeldeanlage auf eine Leitstelle aufgeschaltet ist; geprüft wird meist bei der Abnahme der Anlage.
- Für jede Meldergruppe gibt es mindestens eine Karte im Format DIN A4, beidseitig farbig bedruckt und laminiert.
- Laufkarten ersetzen keinen Feuerwehrplan nach DIN 14095, sondern ergänzen ihn.
Was die DIN 14675 für Feuerwehrlaufkarten regelt
Feuerwehrlaufkarten sind handliche Karten im Format DIN A4, die der Feuerwehr im Einsatz den genauen Laufweg von der Feuerwehrinformationszentrale (FIZ) zum ausgelösten Brandmelder zeigen. So lässt sich der Brandort schnell lokalisieren.
Für jede Meldergruppe gibt es in der Regel mindestens eine Feuerwehrlaufkarte nach DIN 14675. Die Karten sind meist beidseitig bedruckt und laminiert. Feuerwehrlaufkarten erstellen lassen: Wir zeichnen Ihre Laufkarten für die Feuerwehr passend zu Ihrer Brandmeldeanlage.
Aufbau
Vorderseite und Rückseite einer Laufkarte
Je nach Gebäudeart verteilt sich der Laufweg auf beide Seiten der Karte. Eine Kopfzeile nennt Meldergruppe, Gebäude, Geschoss, Melderort, Melderanzahl und Melderart.
Vorderseite
Weg bis zum Treppenraum
Der Laufweg von der Feuerwehrinformationszentrale bis zum Treppenraum. Bei eingeschossigen Gebäuden zeigt die Vorderseite oft direkt den gesamten Weg.

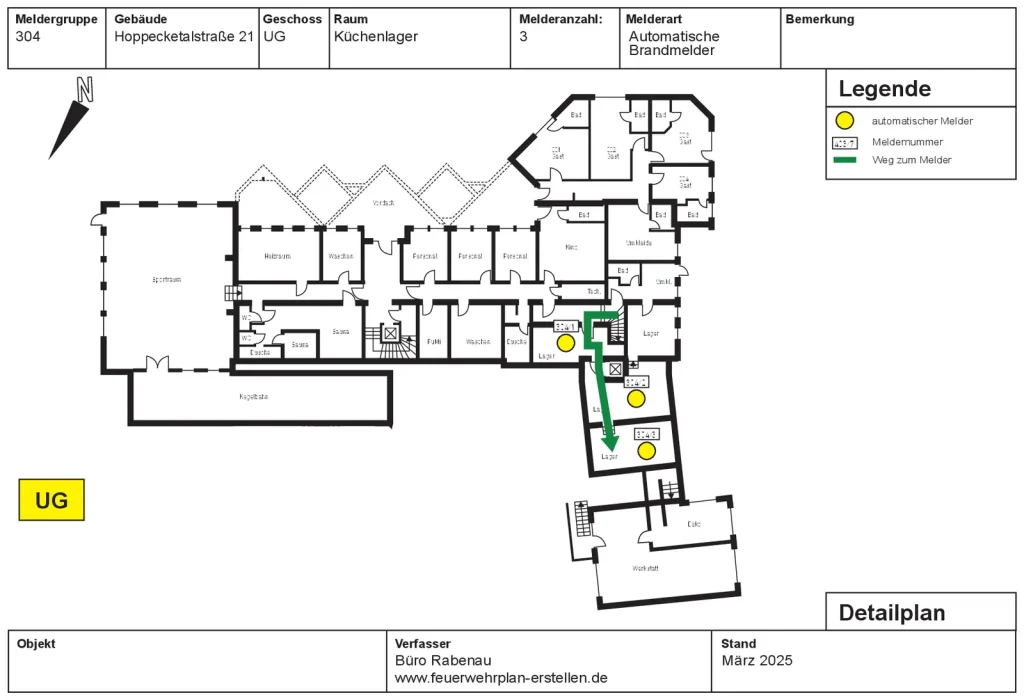

Rückseite
Weg bis zum Brandmelder
Der Laufweg vom Treppenaufgang bis zum ausgelösten Brandmelder bzw. eine Detailansicht des überwachten Bereichs mit der Lage aller Melder.
Pflicht
Wer benötigt Feuerwehrlaufkarten?
Feuerwehrlaufkarten nach DIN 14675 müssen im Objekt bereitgehalten werden, sobald eine Brandmeldeanlage auf eine Leitstelle aufgeschaltet wird. In der Regel prüft die zuständige Stelle bereits bei der Abnahme der Brandmeldeanlage, ob korrekte Laufkarten vorhanden sind.
Alternative: das Feuerwehr-Linienbuch
Eine Alternative zur Laufkarte ist das Feuerwehr-Linienbuch: ein roter, beschrifteter Ordner mit vierfach gelochten Linienbuchblättern. Die Blätter entsprechen nach Art und Inhalt einer Feuerwehrlaufkarte nach DIN 14675 und sind in DIN A4 hoch und DIN A3 quer lieferbar.
Ein Linienbuch hat eine Rückenbreite von 55 mm und fasst maximal 90 Blätter im DIN-A4-Hochformat oder 45 Blätter im DIN-A3-Querformat. Dank Ringbuchtechnik lässt sich der Inhalt problemlos austauschen oder erweitern.
Aufbewahrung
Wo werden die Laufkarten aufbewahrt?

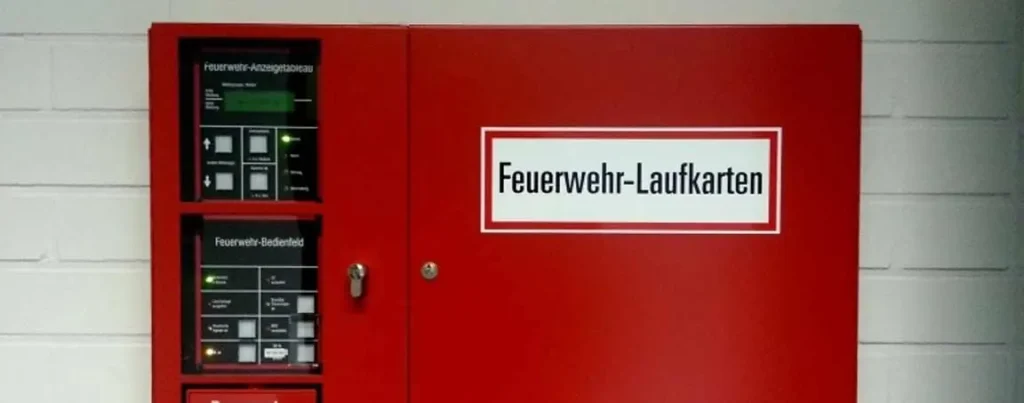

Feuerwehrlaufkarten liegen in der Regel an der Erstinformationsstelle am Hauptzugang der Feuerwehr. Dort befinden sich auch die normativ geforderten Anzeige- und Bedieneinrichtungen der Brandmeldezentrale (BMZ): Feuerwehr-Anzeigetableau (FAT), Feuerwehr-Bedienfeld (FBF), Feuerwehr-Einsprechstelle (FES) und gegebenenfalls das Feuerwehr-Gebäudefunk-Bedienfeld (FGB).
In öffentlichen Bereichen werden die Laufkarten häufig in einem roten Kasten deponiert, dem Feuerwehr-Informations- und Bediensystem (FIBS), das auch das Laufkartendepot enthält.
Das Laufkartendepot muss griffbereit und gegen unberechtigten Zugriff gesichert sein und mit einem Schild oder der Aufschrift „Feuerwehr-Laufkarten“ gekennzeichnet werden.
Wichtig: Feuerwehrlaufkarten sind keine Feuerwehrpläne nach DIN 14095. Sie ersetzen diese nicht, sondern sind ein eigenständiges Informationsmittel für die Feuerwehr im Zusammenspiel zwischen Brandmeldeanlage (BMA) und Gebäude.

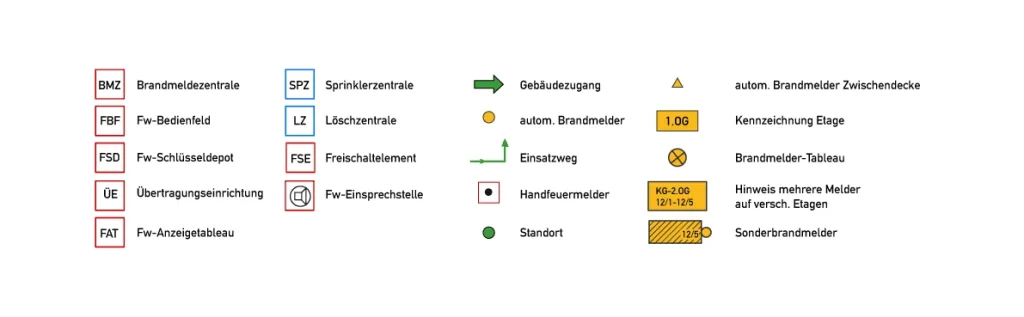

Piktogramme
Einheitliche Zeichen auf jeder Laufkarte
FAQ
Fragen zu Feuerwehrlaufkarten
Wie viele Feuerwehrlaufkarten werden benötigt?
In der Regel mindestens eine Laufkarte pro Meldergruppe der Brandmeldeanlage. Bei großen oder mehrgeschossigen Bereichen können für eine Meldergruppe auch mehrere Karten sinnvoll sein.
Welches Format haben Feuerwehrlaufkarten?
Feuerwehrlaufkarten haben das Format DIN A4, sind beidseitig farbig bedruckt und laminiert. Linienbuchblätter gibt es in DIN A4 hoch und DIN A3 quer.
Was ist ein Feuerwehr-Linienbuch?
Ein roter, beschrifteter Ordner mit vierfach gelochten Linienbuchblättern, die inhaltlich einer Feuerwehrlaufkarte nach DIN 14675 entsprechen. Der Inhalt lässt sich dank Ringbuchtechnik einfach austauschen oder erweitern.
Was passiert bei Änderungen an der Brandmeldeanlage?
Werden Meldergruppen, Melder oder Räume geändert, müssen die betroffenen Laufkarten angepasst werden, damit der Laufweg stimmt. Wir aktualisieren Ihre Laufkarten auf Basis der bestehenden Dateien.
