Das Wichtigste in Kürze
- Ein Feuerwehrplan nach DIN 14095 besteht aus Übersichtsplan, Geschossplänen, Legende und einem Textteil mit Objekt- und Einsatzinformationen.
- Gefordert wird er von Bauaufsicht oder Brandschutzdienststelle, abhängig von Lage, Art und Nutzung des Gebäudes.
- Wir erstellen Feuerwehrpläne seit 2010, auf Basis Ihrer Grundrisse (digital oder auf Papier), und stimmen sie mit der Feuerwehr ab.
- Sie erhalten die Pläne im Format DIN A3, auf synthetischem Papier mit UV-Lack wasserfest gedruckt, sowie als Datei.
Wir erstellen Feuerwehrpläne seit 2010
Feuerwehrplan erstellen lassen vom Fachbüro: Für unsere Kunden erstellen wir Feuerwehrpläne nach den Vorgaben der DIN 14095, der örtlichen Bauaufsichtsbehörde und der Feuerwehr.
Je nach Art und Größe eines Objekts wird ein Feuerwehrplan gefordert. Auf Basis Ihrer Grundrisse erstellen wir die passenden Übersichtspläne, Geschosspläne sowie den Textteil. Liegen die Grundrisse nur auf Papier vor, digitalisieren wir sie. Ihr Vorteil: Die digitalen Grundrisspläne stellen wir Ihnen selbstverständlich zur Verfügung.
Die Feuerwehrpläne werden individuell auf Ihr Objekt abgestimmt, im Format DIN A3 auf synthetischem Papier mit UV-Lack wasserfest gedruckt und als Datei an Sie übergeben. Eine Laminierung ist auf Anfrage möglich.
Ihre Dateien speichern wir grundsätzlich sicher bei uns, in Erwartung der regelmäßigen Revisionen. So stehen sie bei Änderungen, etwa am Grundriss, bei Zuständigkeiten oder wichtigen Telefonnummern, jederzeit für eine schnelle Aktualisierung bereit.
Aufbau nach DIN 14095
Woraus ein Feuerwehrplan besteht
Feuerwehrpläne setzen sich üblicherweise aus einem Lageplan und mindestens einem Objektplan zusammen. Diese Bestandteile erstellen wir für Ihr Objekt:
Teil 1
Allgemeine Objektinformationen
Textteil mit Angaben zum Objekt, zu Ansprechpartnern, Nutzung, Personenzahl und besonderen Gefahren für die Einsatzleitung.
Teil 2
Übersichtsplan
Lageplan der baulichen Anlage mit Zufahrten, Flächen für die Feuerwehr, Löschwasserentnahmestellen und der Zugangsebene.
Teil 3
Geschosspläne
Für jedes Geschoss ein eigener Plan mit Brandabschnitten, Treppenräumen, Brandschutzeinrichtungen und Gefahrstoffen.
Teil 4
Sonderpläne und Legende

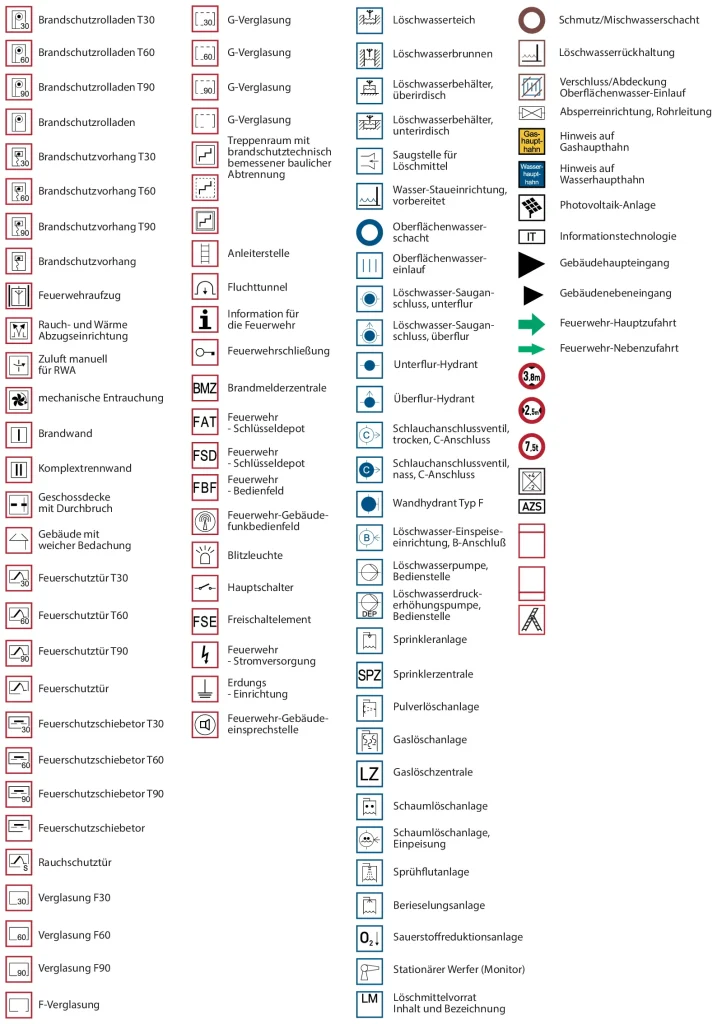

Detailpläne, z. B. für RWA-Anlagen oder Löschwasserrückhaltung, sowie die Legende mit allen verwendeten Zeichen.
Übersichtsplan
Der Übersichtsplan
Der Übersichtsplan zeigt die bauliche Anlage inklusive des Grundrisses der Zugangsebene. Er enthält:
- die Bezeichnung der Gebäude und Anlagenteile: postalisch, ortsüblich und betriebsintern
- die Angabe der Geschosse, z. B. -2+EG+5+DG für zwei Kellergeschosse, Erdgeschoss, fünf Obergeschosse und Dachgeschoss
- Durchfahrten und Durchgänge mit Höhen- und Breitenangaben, wenn sie unter 4,00 m Höhe oder 3,00 m Breite liegen
- nicht befahrbare Flächen, die aufgrund baulicher Gegebenheiten (z. B. Kellerdecken oder Bodenbeschaffenheit) nicht von Feuerwehrfahrzeugen befahren werden dürfen
- Flächen für die Feuerwehr wie Aufstell- und Bewegungsflächen sowie Umfahrungen, insbesondere wenn sie nicht direkt als befahrbar zu erkennen sind
Geschosspläne
Geschoss- und Detailpläne

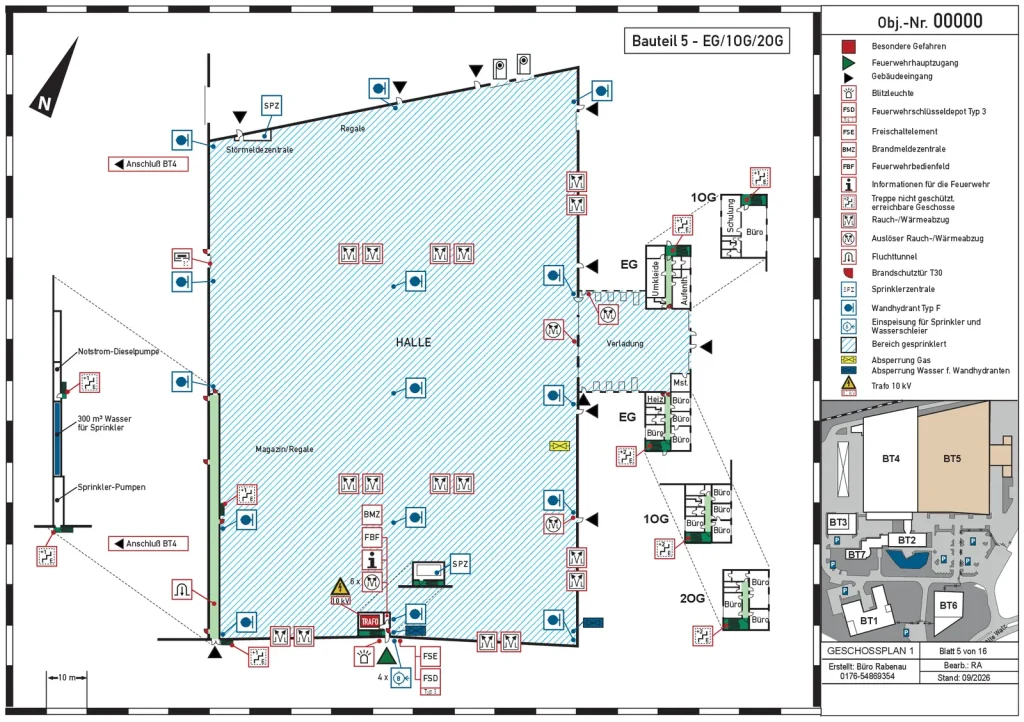

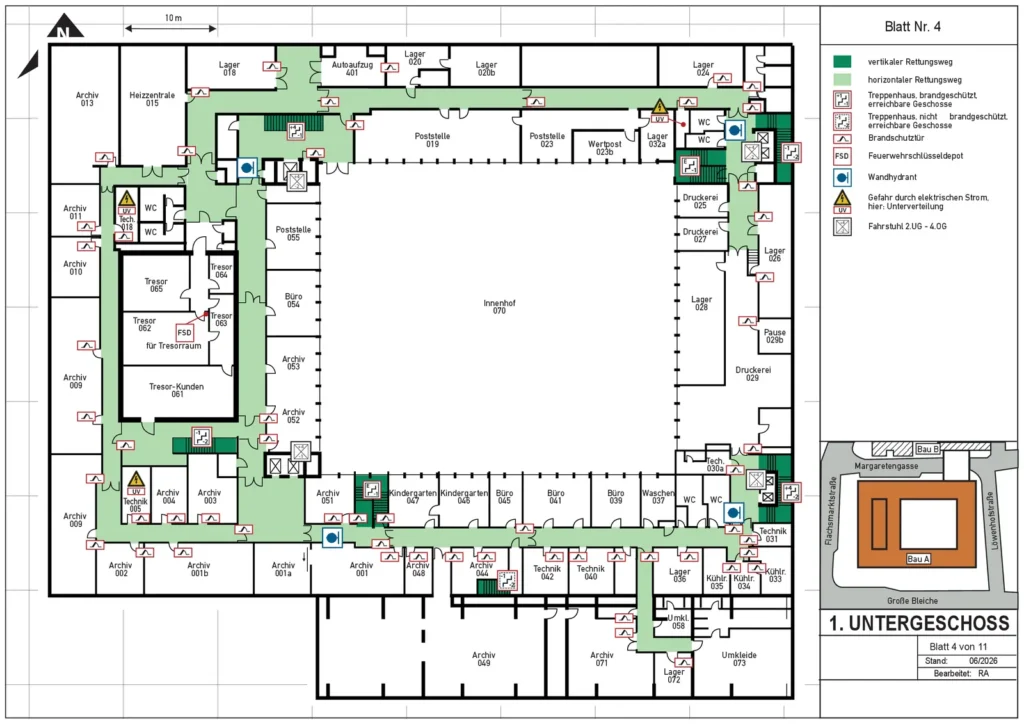

Für jedes einzelne Geschoss erstellen wir einen gesonderten Geschossplan mit folgenden Angaben:
- Bezeichnung der einzelnen Geschosse und Raumnutzung
- Brandwände und sonstige raumabschließende Wände
- Brandschutztüren und -tore
- Öffnungen ohne Feuerschutzabschlüsse in Decken und Wänden
- Raumzugänge und -ausgänge
- Treppenräume mit Bezeichnung und Laufrichtung der Treppe
- ggf. Angriffs- und Rettungswege sowie nicht begehbare Flächen
- Aufzüge, Förderanlagen und ggf. Feuerwehraufzüge
- Bedienstellen für brandschutz- und betriebstechnische Anlagen
- Steigleitungen sowie ortsfeste oder teilbewegliche Löschanlagen
- Räume, in denen bestimmte Löschmittel nicht eingesetzt werden dürfen
- Lagerung von Druckgasbehältern und gefährlichen Stoffen mit Mengenangaben
- Räume der Haustechnik mit Absperrmöglichkeiten
Bundesweit
Feuerwehrpläne für ganz Deutschland
Wir erstellen Feuerwehrpläne für Objekte in ganz Deutschland. Neben der DIN 14095 haben viele Feuerwehren eigene Vorgaben, ein Feuerwehrplan für Berlin sieht oft anders aus als einer für München. Diese örtlichen Anforderungen klären wir vorab.
Wir erstellen Ihre Pläne nach den Vorgaben, die am Standort Ihres Objekts gelten, und stimmen sie mit der zuständigen Stelle ab. Die Zusammenarbeit läuft dabei unkompliziert per E-Mail und Telefon.
Es entspricht der Lebenserfahrung, dass mit der Entstehung eines Brandes praktisch jederzeit gerechnet werden muss. Der Umstand, dass in vielen Gebäuden jahrzehntelang kein Brand ausbricht, beweist nicht, dass keine Gefahr besteht, sondern stellt für die Betroffenen einen Glücksfall dar, mit dessen Ende jederzeit gerechnet werden muss.
OVG Münster, Urteil vom 11.12.1987, Az. 10 A 363/86
Beispiele
Feuerwehrpläne aus unserer Praxis

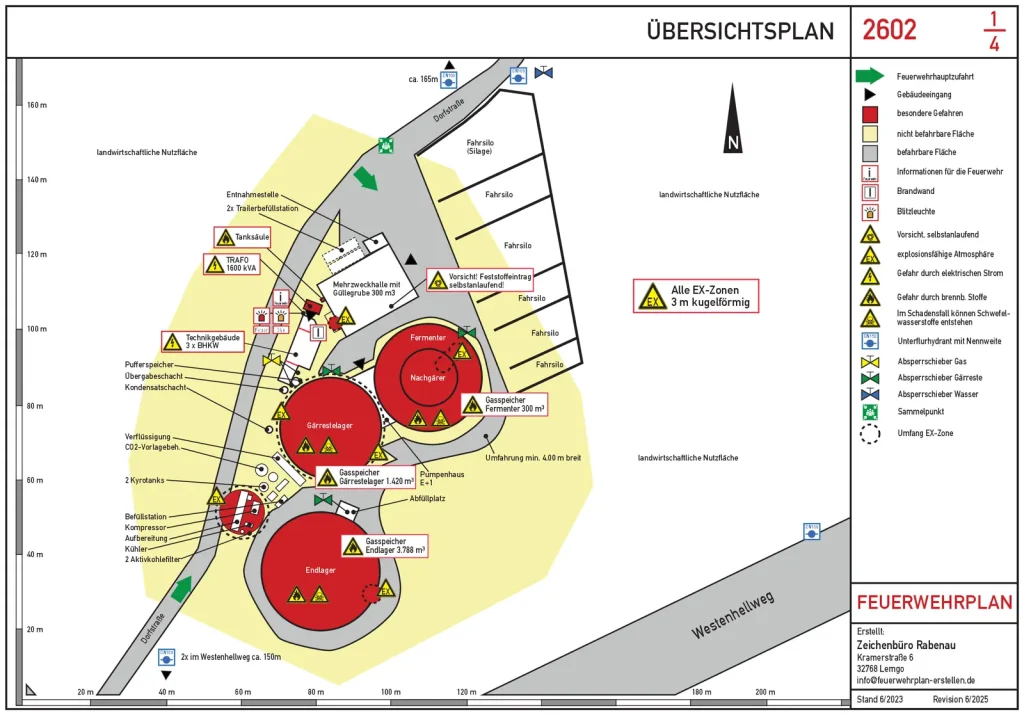

Jedes Objekt ist anders: vom Gewerbegebäude über die Biogasanlage bis zum Textteil mit allen Objektinformationen.
FAQ
Fragen zum Feuerwehrplan
Was ist, wenn keine digitalen Grundrisse vorliegen?
Liegen Ihre Grundrisse nur auf Papier vor, scannen und digitalisieren wir sie. Grundrisse sind aber immer die Grundlage: Wir messen nicht vor Ort auf, das wäre für Sie unwirtschaftlich. Die digitalisierten Grundrisse erhalten Sie anschließend ebenfalls.
In welcher Form erhalte ich den Feuerwehrplan?
Sie erhalten den Feuerwehrplan im Format DIN A3, auf synthetischem Papier mit UV-Lack wasserfest gedruckt, sowie als Datei. Eine Laminierung ist auf Anfrage möglich.
Was passiert, wenn sich am Gebäude etwas ändert?
Feuerwehrpläne müssen aktuell sein und bei Änderungen angepasst werden. Ihre Dateien speichern wir grundsätzlich sicher bei uns, in Erwartung der regelmäßigen Revisionen. So sind Grundrissänderungen, neue Zuständigkeiten oder Telefonnummern schnell eingearbeitet.
Wer stimmt den Feuerwehrplan mit der Feuerwehr ab?
Das übernehmen wir. Nach Ihrer Prüfung reichen wir die Pläne bei der zuständigen Brandschutzdienststelle ein. Nach der Freigabe werden die fertigen Pläne an Sie und die zuständigen Stellen versandt.
