Ihren Feuerwehrplan nach DIN 14095 erstellen wir
Feuerwehrpläne, Flucht- und Rettungspläne und Feuerwehrlaufkarten vom Fachbüro: normgerecht gezeichnet, mit Ihrer Brandschutzdienststelle abgestimmt und gedruckt sowie digital übergeben. Bundesweit, für Architekten, Bauingenieure und Unternehmen.
- Festpreisangebot nach Sichtung Ihrer Unterlagen
- Mit oder ohne digitale Grundrisspläne
- Abstimmung mit der Brandschutzdienststelle übernehmen wir
Seit 2010
erstellen wir Feuerwehrpläne nach den Vorgaben der DIN 14095
Normgerecht
nach DIN 14095, DIN ISO 23601 und DIN 14675
Festpreis
kostenloses, unverbindliches Angebot nach Sichtung der Unterlagen
Bundesweit
für Auftraggeber in ganz Deutschland
Leistungen
Pläne für Feuerwehr und Gebäudenutzer
Vom Feuerwehrplan über Sonderpläne bis zur Laufkarte: Wir erstellen alle Pläne, wie Feuerwehr, Bauaufsicht und Arbeitsschutz sie für Ihr Objekt fordern. Aus einer Hand und aufeinander abgestimmt.
DIN 14095
Feuerwehrpläne
Übersichtsplan, Geschosspläne und Textteil: das wichtigste Hilfsmittel der Einsatzleitung, schon bei der Anfahrt zum Objekt.
Mehr zu Feuerwehrplänen
Detailplan nach DIN 14095
Sonderpläne (RWA)
RWA- und Entrauchungspläne zeigen RWA-Klappen, Auslösungen und Entrauchungsbereiche farbig auf einen Blick.
Mehr zu Sonderplänen
DIN ISO 23601 · ASR A2.3

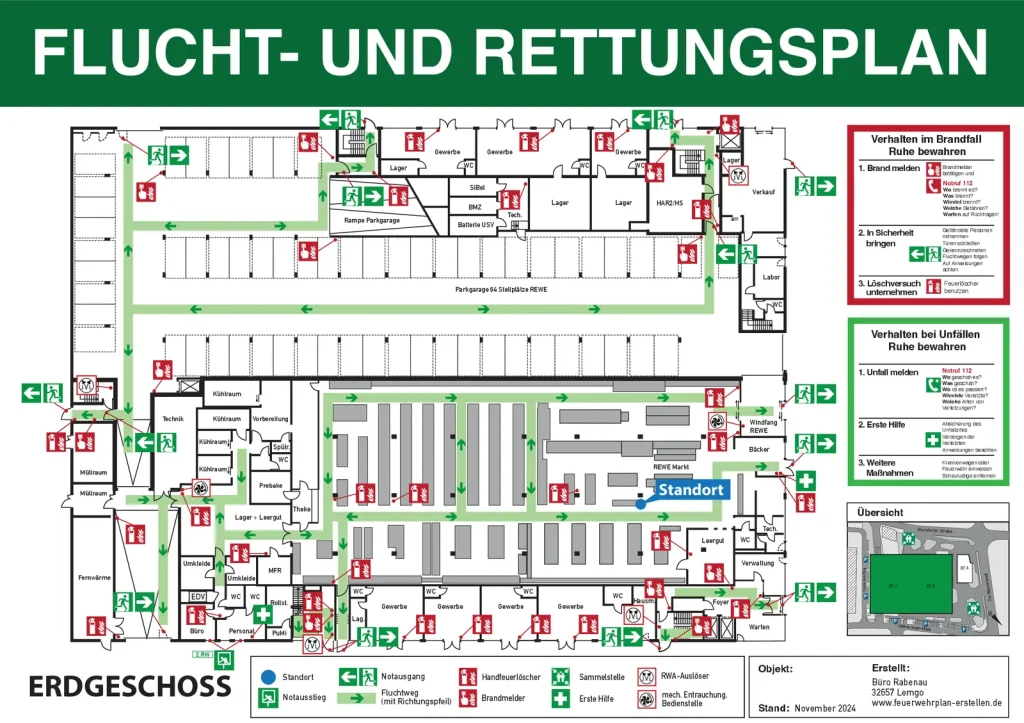

Flucht- und Rettungspläne
Orientierung für alle Personen im Gebäude: Fluchtwege, Erste Hilfe, Brandschutzeinrichtungen und Verhaltensregeln.
Mehr zu Fluchtplänen
DIN 14675

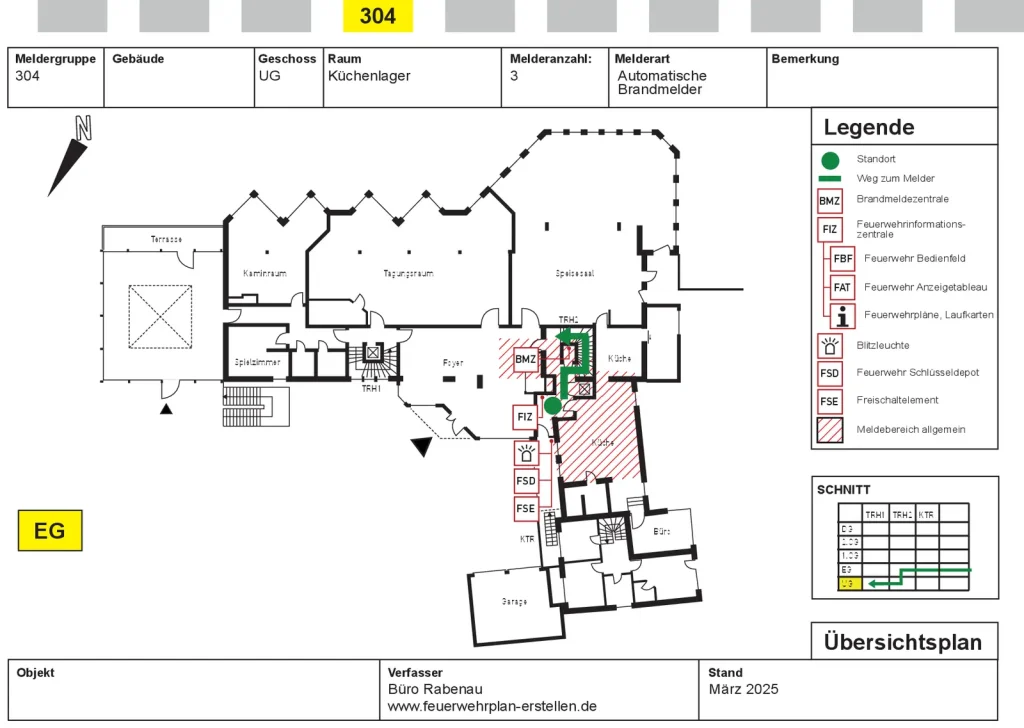

Feuerwehrlaufkarten
Für jede Meldergruppe der kürzeste Weg von der Feuerwehrinformationszentrale zum ausgelösten Brandmelder.
Mehr zu Laufkarten
DIN 14095
Was ein Feuerwehrplan leisten muss
Feuerwehrpläne gehören zu den wichtigsten Hilfsmitteln der Feuerwehr. Sie sind in der DIN 14095 geregelt und dienen der raschen Orientierung in einem Objekt oder einer baulichen Anlage sowie der Beurteilung der Lage. Die Einsatzleitung erhält die wesentlichen Informationen bereits auf dem Weg zum Einsatzort.
Damit trägt der Feuerwehrplan dazu bei, Menschenleben zu retten und größere Sach- und Umweltschäden zu vermeiden. Er gibt Aufschluss über Angriffswege, Brandschutz- und Löscheinrichtungen sowie besondere Gefahrenschwerpunkte.
Ein Feuerwehrplan besteht üblicherweise aus:

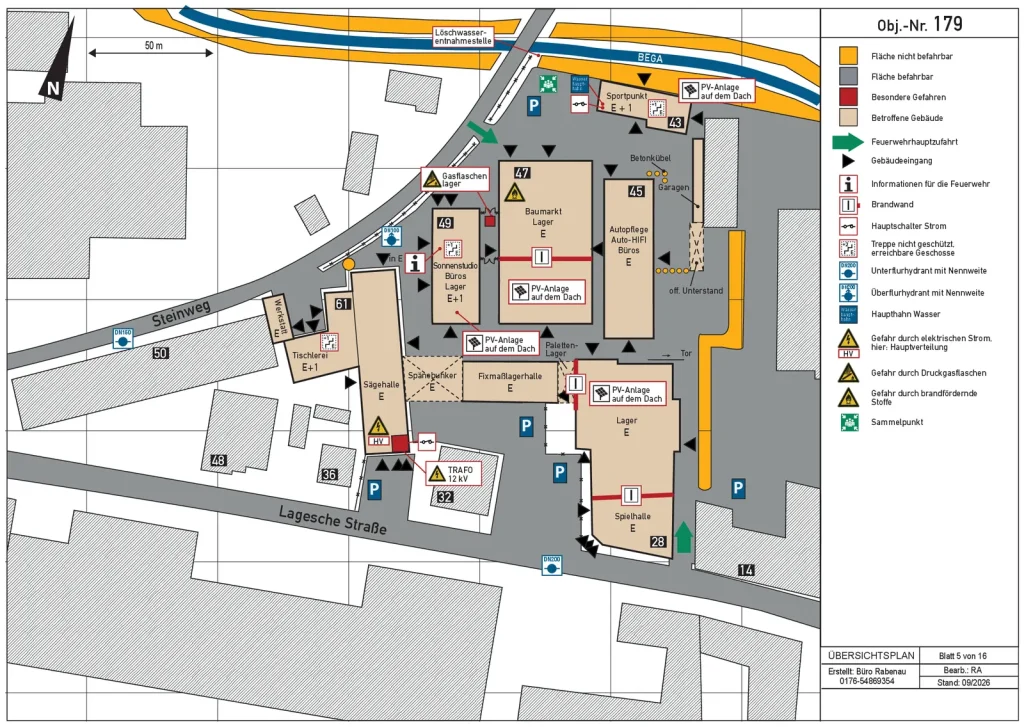

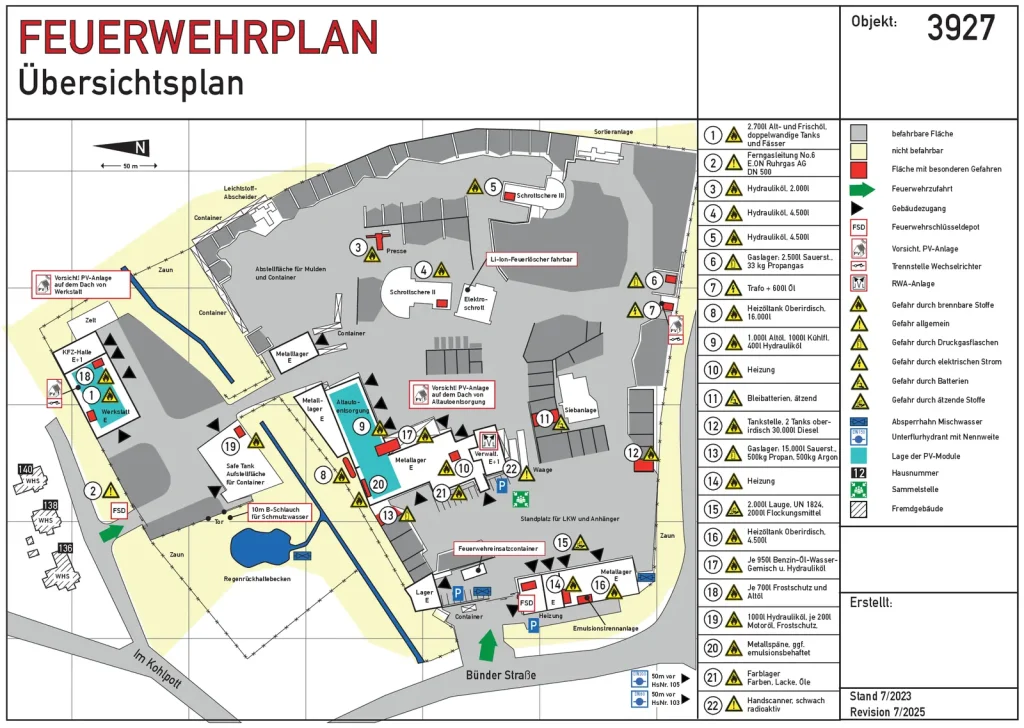

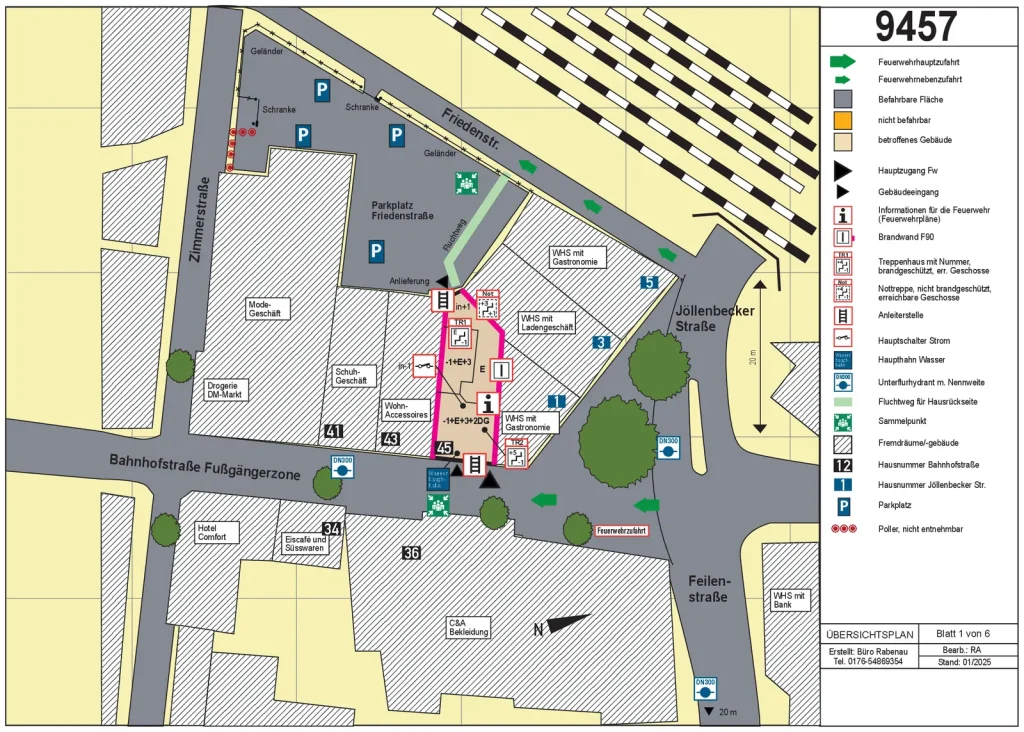

- Übersichtsplan (Lageplan) der baulichen Anlage
- Geschossplänen bzw. Objektplänen
- Sonderplänen bei Bedarf, z. B. RWA-Pläne
- Legende und Textteil mit Objekt- und Einsatzinformationen
Das stellen wir im Feuerwehrplan dar
- Darstellung der baulichen Anlage
- Bezeichnung der Gebäude mit Anzahl der Geschosse
- Durchfahrtsbreiten und -höhen
- Flächen für die Feuerwehr und nicht befahrbare Flächen
- Angrenzende Straßen, Gebäude und deren Nutzung
- Standort der Brandmelde- und Übertragungseinrichtung
- Wasserentnahmestellen, Löschanlagen, Löschwasserrückhaltung
- Trennwände und Brandabschnitte
- Rauch- und Wärmeabzugseinrichtungen
- Art und Menge von Gefahrstoffen
- Bodeneinläufe
- Haupttrennstellen für Gas, Wasser und Strom
Pflichten im Überblick
Wer braucht einen Feuerwehrplan und was ist zu beachten?
Die wichtigsten Pflichten rund um den Feuerwehrplan in vier Punkten. Ausführliche Antworten finden Sie in unseren häufigen Fragen.
01
Wann gefordert?
Ob ein Feuerwehrplan erforderlich ist, richtet sich nach Lage, Art und Nutzung des Objekts. Gefordert wird er meist von der Bauaufsichtsbehörde oder der Brandschutzdienststelle.
02
Wer ist verantwortlich?
Bereitzustellen ist der Feuerwehrplan durch den Bauherrn, den Eigentümer der baulichen Anlage oder den Genehmigungsinhaber.
03
Abstimmung mit der Feuerwehr
Feuerwehrpläne erfordern die Absprache bzw. Genehmigung der zuständigen Brandschutzdienststelle. Diese Abstimmung übernehmen wir für Sie.
04
Prüfung alle 2 Jahre
Feuerwehrpläne müssen aktuell sein. Sie sind mindestens alle zwei Jahre von einer fachkundigen Person zu prüfen und bei Änderungen anzupassen.
Für Flucht- und Rettungspläne gelten die Arbeitsstättenverordnung und die ASR A2.3, für Feuerwehrlaufkarten die DIN 14675. Zu den häufigen Fragen
Ablauf & Kosten
In vier Schritten zum fertigen Feuerwehrplan
Was kostet ein Feuerwehrplan? Die Kosten hängen vor allem von Größe und Nutzung des Gebäudes ab und davon, welche Unterlagen bereits vorliegen. Nach Sichtung Ihrer Pläne erhalten Sie ein verbindliches Festpreisangebot.
Unterlagen senden
Grundrisse als PDF, DWG oder DXF und einen Übersichtsplan. Alte Papierpläne digitalisieren wir für Sie.
Festpreisangebot
Nach Sichtung der Unterlagen erhalten Sie ein kostenloses und unverbindliches Festpreisangebot.
Vorbereitung und Abstimmung
Wir bereiten die Pläne vor. Bei Bedarf wird das Objekt begangen, etwa gemeinsam mit Ihrem Hausmeister oder unseren Partnern vor Ort.
Freigabe und Übergabe
Nach Ihrer Prüfung und der Freigabe durch die Brandschutzdienststelle erhalten Sie die fertigen Pläne.
Bundesweit
Jede Feuerwehr hat ihre eigenen Anforderungen
Wir erstellen Feuerwehrpläne bundesweit. Grundlage ist überall die DIN 14095, doch viele Feuerwehren und Brandschutzdienststellen haben zusätzliche eigene Vorgaben, etwa zur Darstellung, zum Umfang des Textteils oder zur Abgabeform. Ein Feuerwehrplan für Berlin sieht deshalb oft anders aus als einer für München.
Wir klären die örtlichen Anforderungen vorab und erstellen Ihren Plan so, dass die Abstimmung mit der zuständigen Feuerwehr reibungslos läuft.
Lieber kurz persönlich sprechen?
Name und Telefonnummer eintragen, wir rufen Sie spätestens am folgenden Tag zurück.
Vorbeugender Brandschutz
Gute Pläne sparen im Ernstfall Zeit
Im Einsatz zählt jede Minute. Ein aktueller, gut lesbarer Feuerwehrplan zeigt den Einsatzkräften Zufahrten, Angriffswege, Löscheinrichtungen und Gefahrenschwerpunkte, bevor sie das Gebäude betreten.
Durch einen guten vorbeugenden Brandschutz und entsprechende Brandschutzaufklärung kann davon ausgegangen werden, dass mehr Menschenleben und Sachwerte bewahrt werden können, als durch alle Einsatzleistungen und Bemühungen im Ernstfall zusammen.
Simon Schmeisser, These „VB: ein Weg aus der Feuerwehrkrise“, Fachzeitschrift Feuerwehr 2010
Häufige Fragen
Kurz beantwortet
Blog
Ratgeber rund um Feuerwehrpläne
-

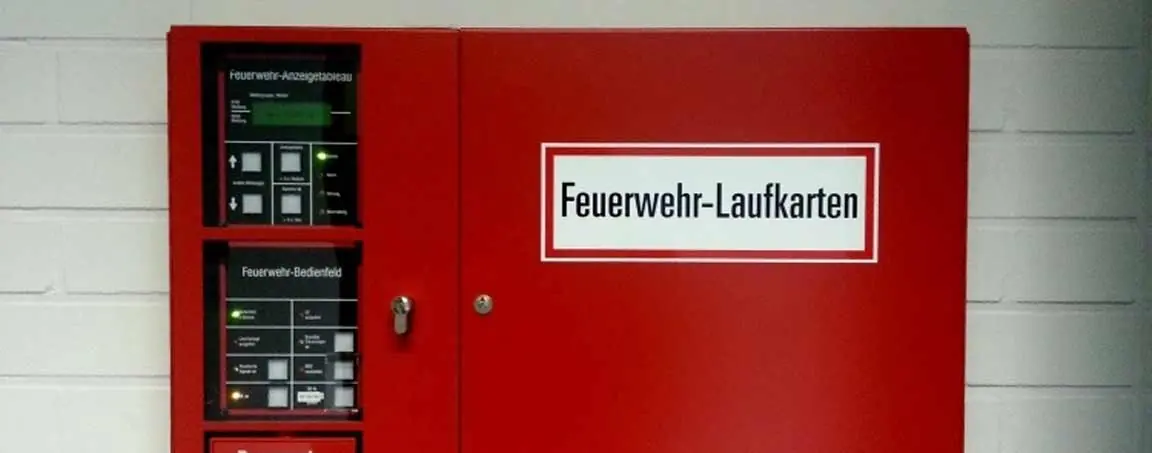

Feuerwehrlaufkarten: Aufbau und Anforderungen
Wie Feuerwehrlaufkarten nach DIN 14675 aufgebaut sind, wann sie vorgeschrieben sind und wo sie aufbewahrt werden.
-
Was kostet ein Feuerwehrplan?
Wovon die Kosten eines Feuerwehrplans abhängen, wie Sie sparen können und wie Sie zu einem verlässlichen Festpreis kommen.
-

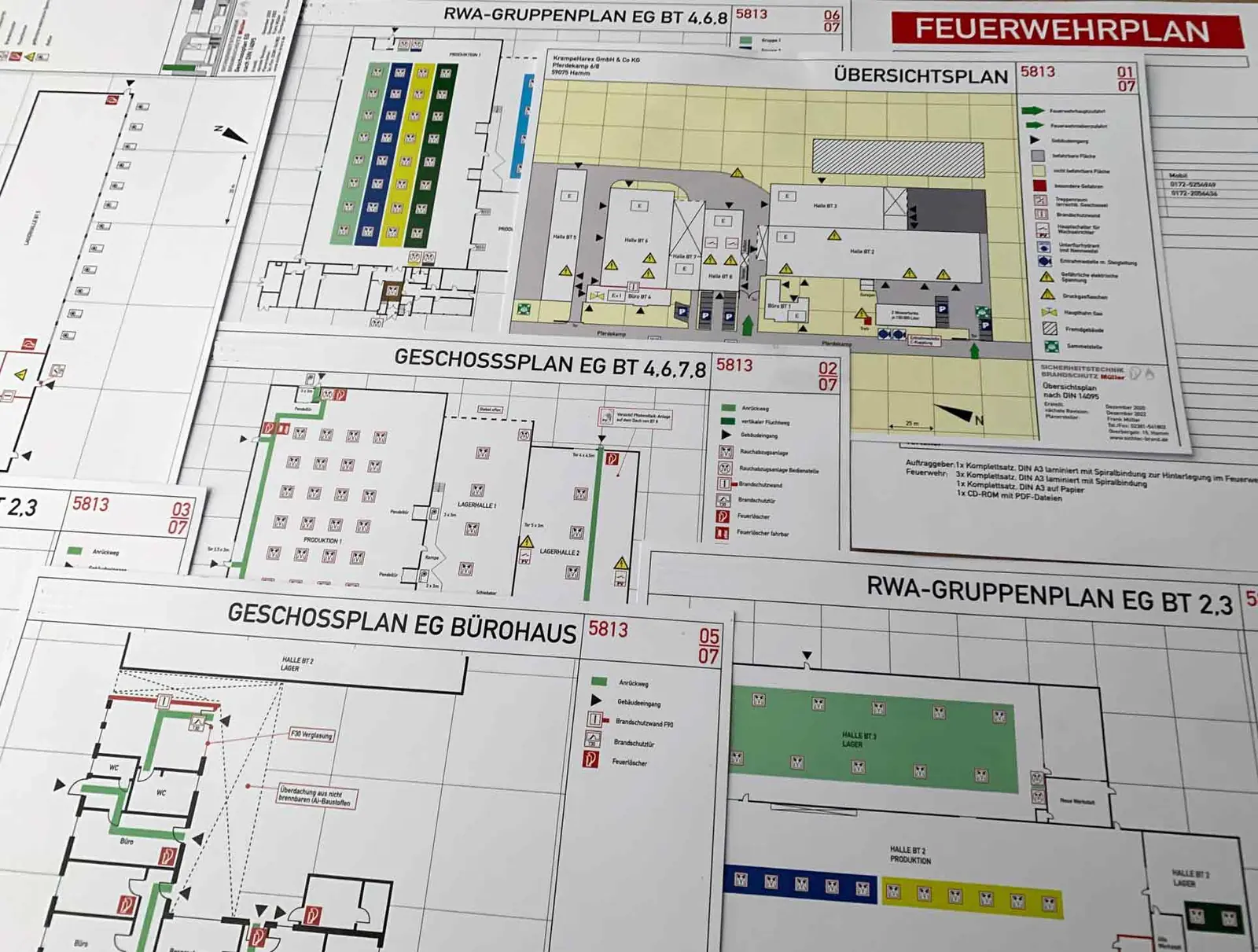

Wann ist ein Feuerwehrplan Pflicht?
