Das Wichtigste in Kürze
- RWA-Pläne zeigen die Standorte der Rauch- und Wärmeabzugsklappen, die Auslösungen sowie Auslösegruppen und Entrauchungsbereiche.
- Sie sind ein Detailplan des Feuerwehrplans nach DIN 14095; die Entrauchungsbereiche werden farbig dargestellt.
- Weitere Sonderpläne, etwa für Löschwasserrückhaltung oder Kanalanlagen, erstellen wir nach Vorgabe der Brandschutzdienststelle.
RWA- und Entrauchungspläne für den Einsatz
Rauch- und Wärmeabzugsanlagen (RWA) und Entrauchungspläne unterstützen die Feuerwehr im Brandfall. Sie zeigen den Einsatzkräften den Standort der RWA-Klappen und Auslösungen sowie die zusammengefassten Auslösegruppen und Entrauchungsbereiche.

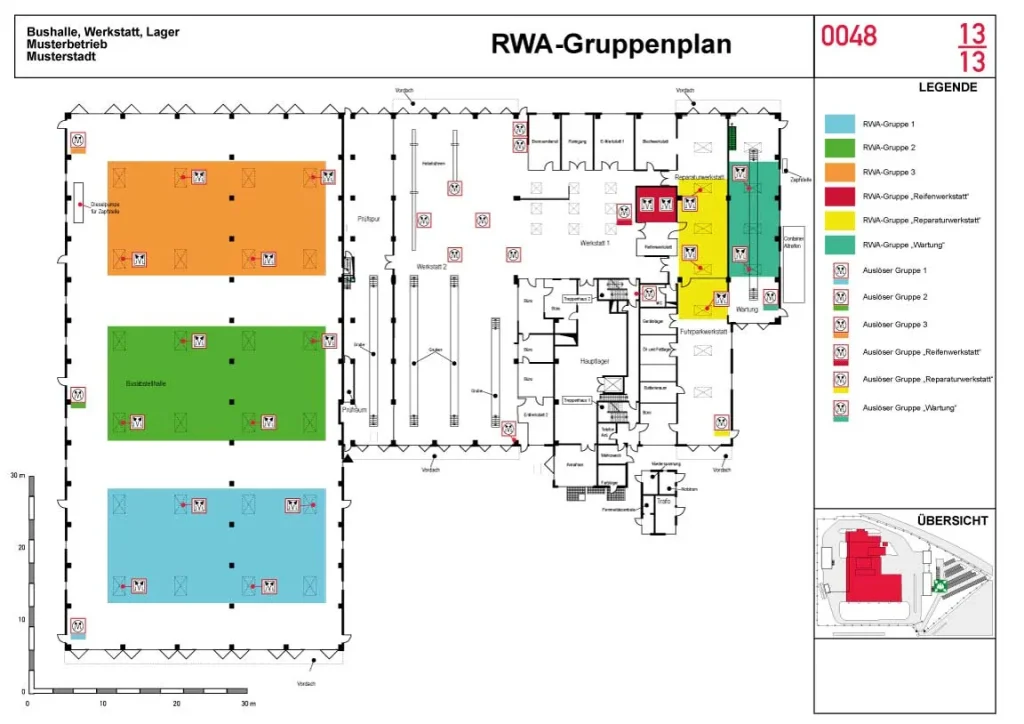

So kann im Einsatz ohne Zeitverlust eine bedarfsgerechte Entrauchung durchgeführt werden. Es handelt sich dabei um einen Detailplan des Feuerwehrplans nach DIN 14095. Im RWA-Plan werden die einzelnen Entrauchungsbereiche farbig dargestellt.
Inhalt
Was ein RWA-Plan zeigt
01
RWA-Klappen
Lage aller Rauch- und Wärmeabzugsklappen bzw. Öffnungen im Gebäude.
02
Auslösungen
Standorte der Auslöse- und Bedienstellen, an denen die Feuerwehr die Anlage steuert.
03
Auslösegruppen
Welche Klappen gemeinsam ausgelöst werden, klar zugeordnet und beschriftet.
04
Entrauchungsbereiche
Farbig abgegrenzte Bereiche, damit gezielt und bedarfsgerecht entraucht werden kann.
Weitere Sonderpläne
Sonderpläne nach Vorgabe der Feuerwehr
Neben RWA-Plänen kann die Brandschutzdienststelle weitere Sonderpläne als Teil des Feuerwehrplans fordern, zum Beispiel:
- Pläne zur Löschwasserrückhaltung
- Pläne von Kanal- und Entwässerungsanlagen
- Detailpläne für besondere Bereiche oder Anlagen des Objekts
Sonderpläne erhöhen den Aufwand gegenüber einem Grundplan aus Objektinformationen, Übersichtsplan und Geschossplan. Welche Pläne für Ihr Objekt nötig sind, klären wir vorab, damit Ihr Festpreisangebot alles enthält. Mehr dazu unter Ablauf & Preise.
FAQ
Fragen zu Sonderplänen
Wann wird ein RWA-Plan benötigt?
Wenn ein Gebäude über Rauch- und Wärmeabzugsanlagen verfügt und die Brandschutzdienststelle einen entsprechenden Detailplan zum Feuerwehrplan fordert. Ob das der Fall ist, ergibt sich meist aus Brandschutzkonzept, Baugenehmigung oder den Vorgaben der Feuerwehr.
Kann der RWA-Plan zusammen mit dem Feuerwehrplan erstellt werden?
Ja, und das ist meist sinnvoll: Der RWA-Plan ist ein Detailplan des Feuerwehrplans nach DIN 14095. Er wird auf denselben Grundrissen aufgebaut und mit dem Feuerwehrplan gemeinsam abgestimmt.
Welche Unterlagen benötigen Sie für einen RWA-Plan?
Neben den Grundrissen helfen uns Unterlagen zur RWA-Anlage, etwa Anlagenpläne mit Klappen, Auslösestellen und Gruppen, sowie das Brandschutzkonzept. Fehlende Angaben werden bei Bedarf vor Ort aufgenommen, etwa durch Ihren Hausmeister oder unsere Partner.
